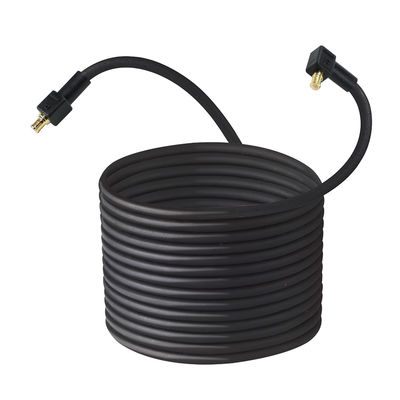

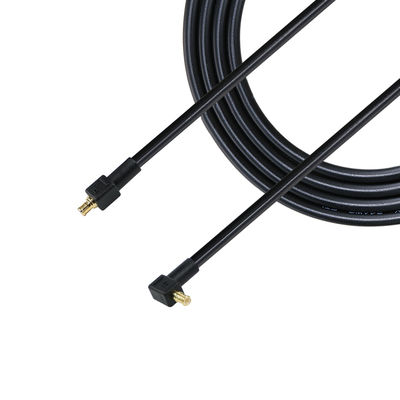

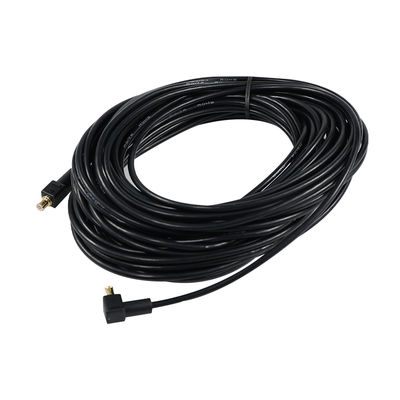

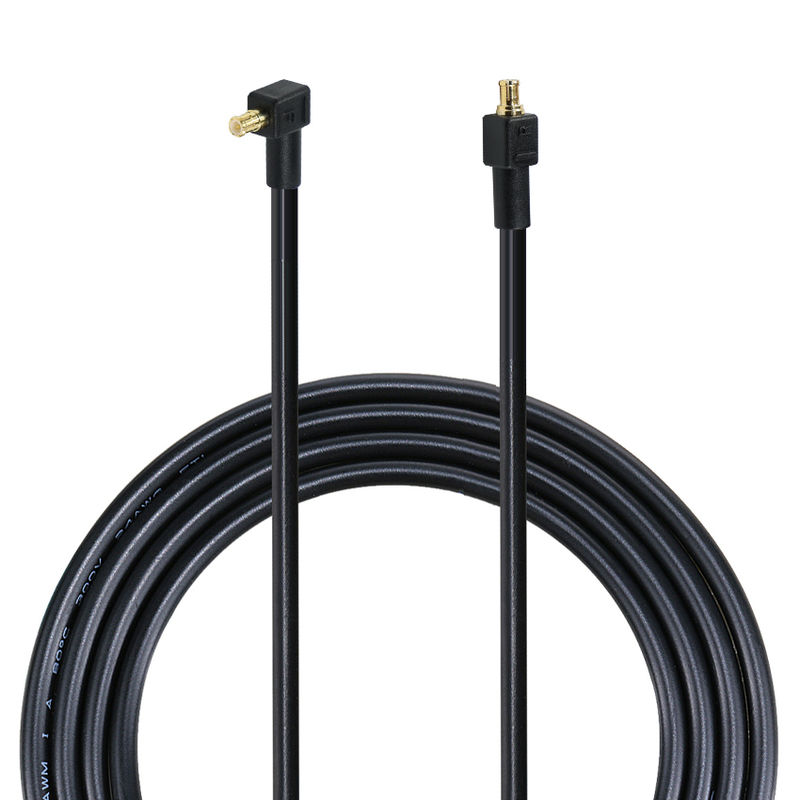

Câble coaxial MCX mâle vers MCX mâle à angle droit de précision
Pigtail RF RG316 50 Ohm pour tests et mesures
Spécifications techniques
| Paramètre |
Spécification |
| Numéro de modèle |
[Votre numéro de modèle, par exemple, RF-MCX-MRA-M-316-15C] |
| Connecteur A |
MCX mâle (fiche) |
| Connecteur B |
MCX mâle (fiche), angle droit à 90° |
| Type de câble |
Câble coaxial RG316 à faible perte |
| Impédance |
50 Ohms |
| Plage de fréquences |
CC ~ 6 GHz |
| VSWR |
≤ 1.3 (CC-3GHz), ≤ 1.5 (3-6GHz) |
| Perte d'insertion |
< 0.55 dB/mètre à 3GHz |
| Matériau du corps du connecteur |
Laiton, plaqué nickel |
| Contact central du connecteur |
Laiton, plaqué or |
| Matériau de la gaine du câble |
FEP (éthylène propylène fluoré) |
| Diamètre extérieur du câble |
2,50 mm (0,098 po) |
| Température de fonctionnement |
-40°C à +85°C (-40°F à +185°F) |
| Longueurs standard disponibles |
10 cm, 15 cm, 20 cm, 30 cm, 50 cm (longueurs personnalisées disponibles) |
| Conformité |
Conforme RoHS |
Présentation du produit
Conçu pour une connectivité RF haute fidélité, notre Câble coaxial MCX mâle vers MCX mâle à angle droit est la solution définitive pour les applications à espace limité et à hautes performances. Cet assemblage de pigtail RF 50 Ohm combine la fiabilité des connecteurs MCX sécurisés avec les caractéristiques de faible perte du câble RG316 flexible. Le connecteur à angle droit est spécialement conçu pour réduire la tension du câble et permettre un routage propre dans les boîtiers compacts, les bancs d'essai et les systèmes embarqués.
Principales spécifications
- Types de connecteurs : MCX mâle (droit) vers MCX mâle (angle droit)
- Impédance : 50 Ohms pour les systèmes RF standard
- Type de câble : RG316 haute performance, faible perte
- Performances en fréquence : Optimisé pour un fonctionnement de CC à 6 GHz
- Utilisation principale : Tests RF, GPS, SDR, interconnexion de modules internes
Couleur et dimensions
Finition des composants :
- Connecteur : Finition nickel professionnelle
- Broche centrale : Finition dorée pour une conductivité supérieure
- Gaine de câble : Brun clair / Beige (couleur FEP standard)
Dimensions physiques :
- Diamètre du câble : 2,50 mm (0,098 pouces)
- Longueurs standard : Disponible en différentes longueurs de 10 cm à 50 cm
Nous sommes un fabricant direct et pouvons produire des longueurs personnalisées pour répondre à vos exigences exactes en matière de projet.
Caractéristiques du produit
- Conception à angle droit peu encombrante : Le connecteur MCX à 90 degrés minimise l'encombrement du câble, évitant ainsi les contraintes et permettant une installation soignée dans les boîtiers étroits.
- Intégrité du signal supérieure : L'adaptation d'impédance de précision de 50 Ohms minimise la dégradation du signal (VSWR et perte d'insertion), ce qui est crucial pour les applications de mesure sensibles.
- Construction durable : Comprend des corps de connecteur en laiton robustes, plaqués nickel, qui résistent aux cycles d'accouplement répétés.
- Câblage blindé de haute qualité : Le câble RG316 offre une excellente protection contre les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI).
Appareils et applications compatibles
Ce pigtail RF polyvalent est conçu pour tout appareil nécessitant une interface MCX 50 Ohms. Les applications incluent :
- Équipement de test et de mesure RF
- Radio définie par logiciel (SDR)
- Systèmes GPS / GNSS
- Matériel de communication sans fil
- Systèmes embarqués et appareils IoT
Remarque : Veuillez vérifier que votre équipement utilise des connecteurs de la série MCX avant de commander.
Sécurité et assurance qualité
Conformité des matériaux et normes de fabrication
- Conforme RoHS : Fabriqué à l'aide de matériaux conformes à la directive sur la restriction des substances dangereuses.
- Contrôle qualité : Chaque assemblage de câbles est soumis à un processus d'inspection qualité en plusieurs points.
Manipulation appropriée :
Pour garantir des performances et une durée de vie maximales, évitez de plier le câble à un rayon de courbure inférieur à son rayon de courbure minimal spécifié (environ 13 mm / 0,5 po).
Foire aux questions
Q1. Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine avec plus de 16 ans d'expérience à l'exportation.
Q2. Quelles sont vos conditions de paiement ?
R : T/T 30 % comme acompte et 70 % avant la livraison.
Q3. Quelles sont vos conditions de livraison ?
R : EXW, FOB, CFR, CIF, DDU.
Q4. Échantillons ?
R : 2 à 5 échantillons gratuits sont disponibles, le fret est à votre charge. Le délai de livraison est généralement de 2 à 3 jours.
Q5. Quel est le délai de livraison si nous passons une commande ?
R : Généralement, nous pouvons livrer les marchandises dans les 10 à 15 jours ouvrables.
